Produktbeschreibung

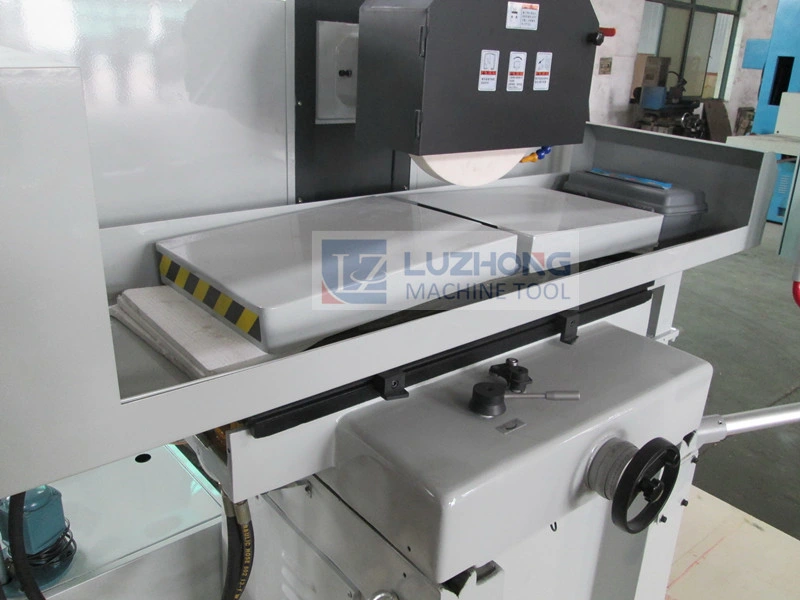

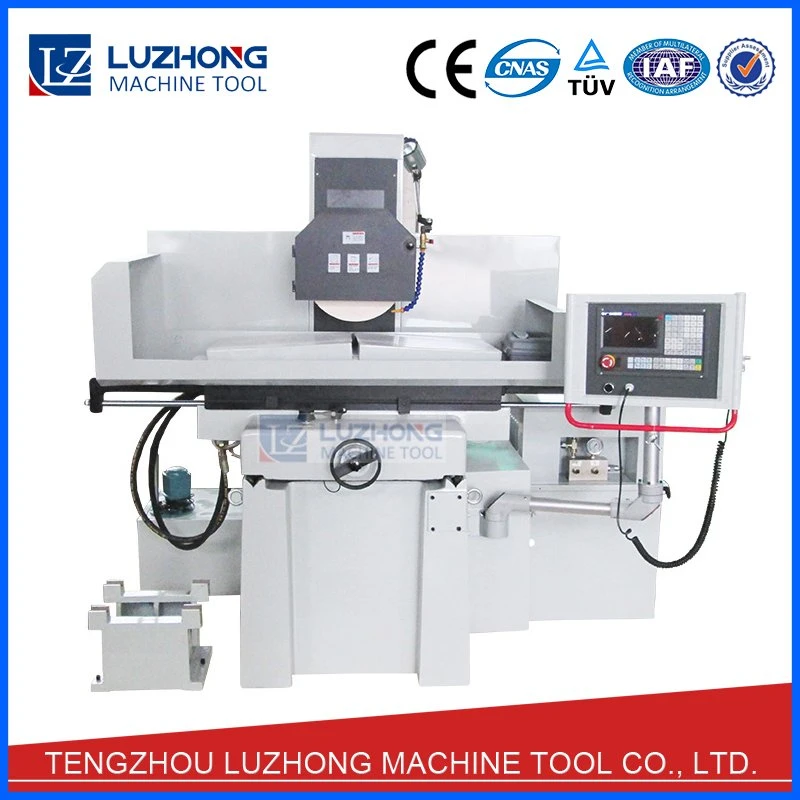

Automatischer Oberflächenschleifer MYK1224 CNC-Minioberflächenschleifer
Die Hauptleistungsmerkmale:
1. Die Zelle der Werkzeugmaschine ist angemessenes, großes Werkzeugmaschinen-Bettgewicht, ausgezeichnete Stabilität, using die Quersattelzelle, gute Starrheit, hat die Vorteile des schönen Aussehens und des bequemen Geschäftes
2. Horizontale Bewegung des Funktionstisches (vorher und nachher) durch Servobewegungslaufwerk, Präzisionskugelschraubenlaufwerk, Genauigkeit sicherstellen, genaue Positionierung, nach den Prozeduren des automatischen Führens, automatisch und der schnellen Vorwärts- und Rückspulenfunktionen
3. Vertikale (oder so) Bewegung des Funktionstisches, der Gebrauch von einem V eine flache Führung und die künstlichen Präzisionsschaufelblumen, der Gebrauch von hydraulischer Übertragung, beständiges Geschäft
4. Der reibende Kopf auf und ab die Bewegung angetrieben durch einen Servomotor, der exakte in Position bringengenauigkeit, automatischen Vorschub erzielen und fasten kann anhebende Funktion
5. Das Guangzhou CNC-System GSK96 und Zweiachsen-NC, entsprechend den tatsächlichen Prozessbedingungen, die frei, mit Impulsrad, x-und z-Mittellinienzufuhr programmieren, kann frei sein, frei zu schalten
6. Maschine nimmt volles beiliegendes Gehäuse an, kann das Ganze des Funktionsbereiches vollständig abdecken, das Spritzen der abkühlenden Flüssigkeit- und Eisenarchivierungen und entsprechend den Bedingungen der Klienten verbundenen Deckenspray-Staubabbaueinheit effektiv zu verhindern. (wahlweise freigestellt)
7. Die Eigenschaften der CNC-Schleifmaschine ist verwirklichen dreiachsige volle Automatisierung, den flachen Schleifer der zweiten Mittellinie, bei der Verringerung der Arbeitsintensität des Bedieners, aber auch des einzelnen unabhängigen Geschäftes, dreiachsiger automatischer Oberflächenschleifer, eine Arbeitskraft 3 sein kann - 5 Maschinen funktionieren gleichzeitig, verringern groß die Lohnkosten, besonders wenn die Stapelverarbeitung, der Nutzen bemerkenswerter ist
Anwendung:
Anwendbar auf alle Arten Aufbereiten der Maschinerie, Autoteile, Vorrichtung, magnetischer Stahl, Form zerteilt verarbeitende Industrie
Die Werkzeugmaschine kann von reibenden Teilen des Stahls, des Eisens, der Keramik und des Nichteisenmetalls hergestellt werden
Technische hauptsächlichparameter des Produktes:
| Bedingungen | Geräte | MYK1224 | ||
| Werktisch | Worktablegröße (L * W) | mm | 600x300 | |
| Max. Arbeitsweg des Tisches | mm | 650x320 | ||
| Schlitz des Tisches T (Schlitzbreite der Schlitzzahl x) | mm | 1x14 | ||
| Reibender Kopf | Spezielle Schleifscheibegröße (O. d * w * Identifikation.) | mm | Ø300×30×Ø76.2 | |
| Abstandsspindel-Mittezeile zum Funktionstabelle | mm | 520 | ||
| Schleifscheibegeschwindigkeit | r/min | 1450 | ||
| Die Menge der Zufuhr | Längs (linke und rechte) Geschwindigkeit des Tisches | m/min | 3-25 | |
| Zufuhr-Handradzufuhr des Tisches Quer (vordere und hintere) | m/min | 0.5-15 | ||
| Reibender automatischer Vorschub des Kopfes (auf und ab) | mm | 0.005-0.05 | ||
| Reibender Kopf ist auf und ab schnelle anhebende Geschwindigkeit (ungefährer Wert) | m/min | 0.6 | ||
| Hydraulikanlage | Hydraulischer Motor | Kilowatt | 2.2 | |
| Funktionsdruck | MPa | 4 | ||
| Kraftstofftankkapazität | L | 100 | ||
| Maximale Strömungsgeschwindigkeit | L/min | 20 | ||
| Bewegungsenergie | Spindelmotor | Kilowatt | 3 | |
| Abkühlender Motor | W | 90 | ||
| Höhenruderservomotor | Kilowatt | 1.0 | ||
| Vorderer und hinterer Servomotor | Kilowatt | 1.0 | ||
| Arbeitsgenauigkeit | Die Prozessoberfläche des niedrigen Niveaus des parallelen Grads | mm | 300: 0.005 | |
| Oberflächenrauheit | μm | Ra0.32 | ||
| Maschinengewicht | Nettogewicht | Kilogramm | 1500 | |
| Bruttogewicht | Kilogramm | 1600 | ||
| Absaugungcupbedingung | mm | 600x300 | ||
| Externe Größe (L * w * h) | mm | 2800×1600×1800 | ||
| Verpackungsgröße (L * w * h) | mm | 2900×1700×2000 | ||
